Kalkulator rezystora do LED oblicza wymagany opór, dobiera wartość z szeregu E12 lub E24, wyznacza rzeczywisty prąd i sprawdza moc rezystora. Wpisz napięcie zasilania, napięcie przewodzenia diody oraz oczekiwany prąd. Wynik otrzymasz od razu — wraz z bezpieczniejszą wartością dostępną w sprzedaży.
Oblicz rezystor do LED
Dobierz rezystancję, szereg E12/E24 i minimalną moc z zapasem.
R = (Vin − Vf) / I oraz P = I² × R
Ważne: przyciski kolorów wstawiają wartości orientacyjne. Rzeczywiste napięcie przewodzenia zależy od konkretnej diody, prądu i temperatury. Do projektu zawsze przyjmuj zakres Vf oraz maksymalny prąd ciągły z noty katalogowej producenta.
Jak obliczyć rezystor do LED?

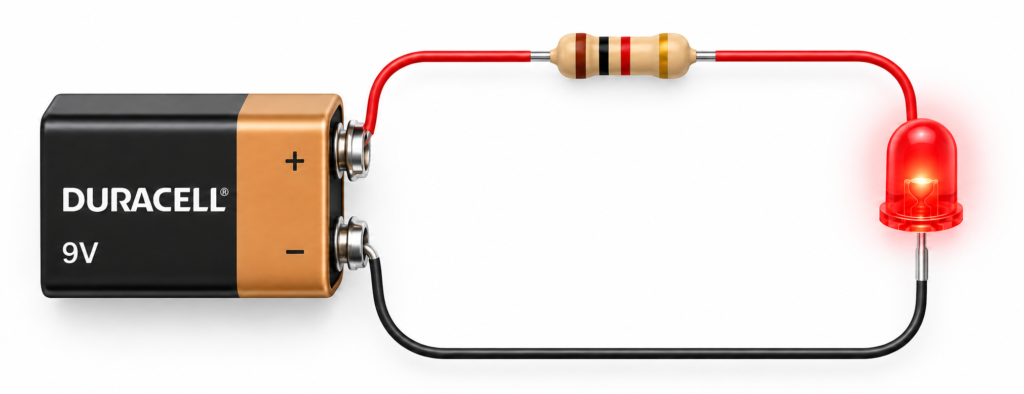

Dioda LED nie ogranicza prądu w taki sposób jak zwykły odbiornik rezystancyjny. Po przekroczeniu napięcia przewodzenia nawet niewielka zmiana napięcia może mocno zwiększyć prąd. Dlatego w prostym układzie zasilanym napięciem stałym stosuje się rezystor połączony z diodą szeregowo.
Wzór na rezystor do LED ma postać:
R = (Vin − Vf) / I
- R — rezystancja w omach (Ω),
- Vin — napięcie zasilania w woltach,
- Vf — napięcie przewodzenia LED w woltach,
- I — prąd diody w amperach; 10 mA to 0,01 A.
Rezystor może znajdować się przed anodą albo za katodą LED. W obwodzie szeregowym płynie ten sam prąd, więc elektrycznie oba położenia są równoważne.
Przykład: czerwona LED, zasilanie 5 V
Załóżmy zasilanie 5 V, czerwoną diodę o Vf = 2,0 V i prąd 10 mA. Po zamianie miliamperów na ampery otrzymujemy:
R = (5 V − 2 V) / 0,01 A = 300 Ω
W szeregu E12 nie ma 300 Ω. Najbliższe wartości to 270 Ω i 330 Ω. Kalkulator zaleca 330 Ω, ponieważ zaokrąglenie w górę ogranicza prąd do około 9,1 mA. Rezystor 270 Ω dałby około 11,1 mA — więcej niż założono.
Jak dobrać moc rezystora?
Sama rezystancja to nie wszystko. Rezystor zamienia część energii w ciepło, dlatego trzeba również obliczyć wydzielaną moc:
P = I² × R
Dla przykładu 5 V, czerwonej LED i rezystora 330 Ω moc wynosi około 0,027 W, czyli 27 mW. Typowy rezystor 0,125 W ma tu wystarczający zapas. Kalkulator dobiera moc znamionową tak, aby obliczona strata nie przekraczała połowy jej wartości. Taki margines pomaga ograniczyć temperaturę elementu i uwzględnia tolerancję parametrów.
Przykłady dla 5 V, 9 V i 12 V
| Zasilanie | LED (przyjęte Vf) | Prąd | Wynik wzoru | Zalecany E12 | Prąd rzeczywisty |
|---|---|---|---|---|---|
| 5 V | czerwona, 2,0 V | 10 mA | 300 Ω | 330 Ω | około 9,1 mA |
| 9 V | zielona, 2,2 V | 10 mA | 680 Ω | 680 Ω | 10 mA |
| 12 V | niebieska, 3,2 V | 10 mA | 880 Ω | 1 kΩ | około 8,8 mA |
To przykłady obliczeniowe, a nie uniwersalne parametry wszystkich kolorów. Dwie czerwone diody różnych producentów mogą mieć inne Vf i dopuszczalny prąd. Po zmianie elementu przelicz układ ponownie.
E12 czy E24 — którą wartość wybrać?
Obliczenia często dają wartość, której nie znajdziesz w pudełku z rezystorami. Szeregi E12 i E24 porządkują dostępne wartości w każdej dekadzie. E12 ma 12 wartości podstawowych, a E24 — 24, więc pozwala zwykle dobrać rezystor dokładniej. Standardowe tabele wartości publikuje m.in. producent podzespołów Vishay.
Dla LED praktyczną regułą jest wybór pierwszej standardowej wartości nie mniejszej od wyniku wzoru. Prąd będzie wtedy równy założonemu lub nieco niższy. Kalkulator pokazuje też wartość matematycznie najbliższą, aby było widać różnicę, lecz jako wynik główny wyróżnia bezpieczniejsze zaokrąglenie w górę.
Jaki rezystor do LED przy Arduino?
Dla wyjścia 5 V, czerwonej LED i prądu około 10 mA często otrzymasz 330 Ω. Dla niebieskiej LED o wyższym Vf wynik może być bliższy 220 Ω. Nie kopiuj jednak wartości bez sprawdzenia parametrów: różne płytki Arduino pracują z poziomami 5 V albo 3,3 V, a każdy mikrokontroler ma określone limity prądu pojedynczego pinu i całych grup pinów.
Dokumentacja Arduino UNO R3 podaje maksymalny prąd pojedynczego wyjścia, ale maksimum nie jest zalecanym prądem roboczym. Dla zwykłej kontrolki zacznij od kilku–kilkunastu miliamperów, sprawdź jasność i trzymaj się dokumentacji płytki oraz diody. Jeśli chcesz uporządkować podstawy, zobacz także wprowadzenie do Arduino.
Kilka diod LED w szeregu lub równolegle
Diody połączone szeregowo
Dla kilku LED w szeregu dodaj ich napięcia przewodzenia:
R = (Vin − Vf1 − Vf2 − …) / I
Napięcie zasilania musi być większe od sumy Vf z odpowiednim zapasem. W obecnym kalkulatorze możesz wpisać tę sumę w polu „Napięcie przewodzenia LED”.
Diody połączone równolegle
Nie zasilaj kilku równoległych LED przez jeden wspólny rezystor. Niewielkie różnice Vf mogą sprawić, że prąd nie podzieli się równo. Najprostsze poprawne rozwiązanie to osobny rezystor dla każdej gałęzi.
Najczęstsze błędy przy zasilaniu LED
- Podłączenie LED bez rezystora — grozi uszkodzeniem diody lub wyjścia mikrokontrolera.
- Przyjęcie 20 mA jako obowiązkowej wartości — wiele współczesnych LED świeci wyraźnie już przy kilku miliamperach, a dopuszczalne parametry zależą od modelu.
- Pominięcie Vf — całe napięcie zasilania nie odkłada się na rezystorze.
- Wybór zbyt małej mocy — rezystor może mocno się nagrzewać, mimo że ma prawidłową rezystancję.
- Jeden rezystor dla równoległych LED — prowadzi do nierównego rozpływu prądu.
Najczęściej zadawane pytania
Czy rezystor 220 Ω pasuje do każdej LED przy 5 V?
Nie. Dla czerwonej LED o Vf = 2 V rezystor 220 Ω oznacza około 13,6 mA, a dla niebieskiej o Vf = 3,2 V — około 8,2 mA. Obie wartości mogą być poprawne dla konkretnego elementu, ale trzeba je porównać z jego notą katalogową i limitem źródła.
Czy rezystor ma polaryzację?
Typowy rezystor nie ma polaryzacji — można go wlutować w obu kierunkach. Polaryzację ma natomiast LED: anoda powinna znaleźć się po stronie wyższego potencjału, a katoda po stronie niższego.
Co zrobić, gdy obliczonej wartości nie ma w szeregu?
Wybierz pierwszą większą wartość E12 lub E24. Jasność może minimalnie spaść, ale prąd nie przekroczy założenia. Jeśli potrzebujesz innego punktu pracy, możesz też połączyć dwa rezystory szeregowo i zsumować ich wartości.
Czy mogę zasilić LED bezpośrednio z 5 V?
Zwykłej LED nie należy podłączać bezpośrednio do 5 V. Wyjątkiem są specjalne diody lub moduły z wbudowanym ograniczeniem prądu — producent wyraźnie podaje wtedy dopuszczalne napięcie zasilania.
